Ширину полотна купе считают от проёма с добавкой на перехлёст, а делить проём пополам нельзя. Формула одна: ширина полотна = (ширина проёма + перехлёст × (число дверей − 1)) ÷ число дверей. Для проёма 2400 мм на три двери с перехлёстом 23 мм выходит 816 мм. По высоте из проёма вычитают 40–45 мм на верхнюю и нижнюю направляющие. Вставку считают уже от готового полотна: минус 22–26 мм с каждой стороны на вертикальный профиль и 25–35 мм суммарно на два горизонтальных.
Я технолог цеха RoomSet в Астане. Профиль и ролики мы не производим, их покупают готовыми у поставщиков систем. Наша часть в купе — корпус, вставки, кромка и присадка, поэтому счёт я вижу с той стороны, где ошибка в 3 мм превращается в новый лист ЛДСП.
Расчёт дверей купе: ширина полотна и перехлёст
Перехлёст показывает, на сколько соседние полотна заходят друг за друга в закрытом положении. Без него в стыке остаётся щель и видно всё, что стоит в шкафу. Обычно перехлёст равен видимой части вертикального профиля-ручки: у ходовых систем 23 мм, в других бывает от 20 до 50.
Порядок счёта:
- Проём меряем в трёх точках по ширине (внизу, посередине, вверху) и берём наименьшую.
- Выбираем число полотен.
- Ширина полотна = (проём + перехлёст × (полотен − 1)) ÷ полотен.
- Округляем до целого миллиметра, лучше вверх.
- Проверяем обратно: сумма полотен минус все перехлёсты должна дать проём. Расхождение в 1–3 мм безопасно, на эту же величину меняется фактический перехлёст.
Пятый шаг ловит главную ошибку. Два полотна по 750 мм в проёме 1500 мм перекрытия не дают совсем: полотна встают в разных полозьях кромка к кромке, и в стыке смотровая щель. Считать надо 762 и 762.
| Проём | Полотен | Ширина полотна | Вес полотна при высоте 2400 |
|---|---|---|---|
| 1500 мм | 2 | 762 мм | ~12 кг |
| 1800 мм | 2 | 912 мм | ~15 кг |
| 2000 мм | 3 | 682 мм | ~11 кг |
| 2400 мм | 3 | 816 мм | ~13 кг |
| 2700 мм | 3 | 916 мм | ~15 кг |
| 3000 мм | 4 | 768 мм | ~12 кг |
| 3600 мм | 4 | 918 мм | ~15 кг |
Перехлёст в таблице 23 мм, наполнение ЛДСП 10 мм. Вес посчитан по вставке, без алюминия: сколько добавит рамка, скажет поставщик системы. Зеркало 4 мм тяжелее ЛДСП 10 мм примерно на 3 кг на квадратный метр.
Шкаф купе на 2, 3 и 4 двери: сколько полотен брать
Полотна уже 450 мм делать не стоит. При высоте 2,4 м такое полотно ведёт себя как узкая линейка, идёт винтом и трёт соседнее. Шире 1000–1100 мм тоже плохо: полотно тяжелеет, двигать одной рукой неудобно, а ролики ходовых систем рассчитаны примерно на 40 кг (точную цифру пишет производитель).
Отсюда рабочие диапазоны. Проём до 1800 мм закрывают двумя полотнами, 1800–2700 тремя, 2700–3600 четырьмя. Зеркальный шкаф купе на 4 двери в проёме 3600 мм даёт полотна 918 мм, и это уже предел удобства. Проём 2400 на две двери тоже считается (по 1212 мм), но такое полотно вместе с профилем весит около 25 кг и ходит тяжело.
Отдельно посмотрите, сколько полозьев у верхней направляющей. Три полотна ставят и в три полозья, и в два. Во втором случае средняя дверь сдвигается только в одну сторону, и к центральной секции доступ получается частичный. Это решают до расчёта дверей, потому что от него зависит, где внутри встанут штанга и ящики. Как раскидать зоны под такой доступ, разобрано в статье про наполнение шкафа купе.
Высота полотна: вычет на направляющие
| Что забирает высоту | Сколько |
|---|---|
| верхняя направляющая на крыше корпуса | 30–40 мм, полотно заходит в её паз на 10–15 мм |
| нижняя направляющая на дне | 12–20 мм |
| ход регулировки нижнего ролика | 5–8 мм в запас, вверх и вниз |
| вычет из высоты проёма, нижнеопорная система | 40–45 мм |
| вычет из высоты проёма, подвесная система | 50–60 мм |
Проём высотой 2400 мм при вычете 43 мм даёт полотно 2357 мм. Цифру вычета берите из инструкции к своей системе: у разных профилей она расходится на 5–10 мм, и этого хватает, чтобы полотно либо не зашло в верхний паз, либо выскочило из него при подъёме ролика.
Нижнюю направляющую не ставят вплотную к переднему торцу дна, отступ задаёт система. Поставите в край, и полотно свесится над кромкой и будет тереть её на ходу. Между полотном и боковиной остаётся 1–2 мм, этот зазор закрывает шлегель.
Размеры вставок ЛДСП и зеркала под профиль
Вставку считают от полотна. Проём здесь уже не участвует.
- Ширина вставки = ширина полотна − 2 × вычет вертикального профиля. У ходовых систем это 22–26 мм на сторону.
- Высота вставки = высота полотна − верхний профиль − нижний профиль, суммарно 25–35 мм.
- В составном полотне из высоты вычитают ещё разделительный профиль, остаток делят между вставками по рисунку.
От расчётной ширины отнимите 1–2 мм. Алюминий не тянется, ЛДСП играет по влажности, и в притирку рамка не соберётся.
| Наполнение | Толщина | Вес 1 м² | Делаем ли мы |
|---|---|---|---|
| ЛДСП | 10 мм в стандартный паз, 16 мм только в профиль со своим пазом | 7 кг и 10,9 кг | да, режем в размер |
| МДФ в плёнке ПВХ | 16 мм, нужен профиль с пазом 16 либо полотно без алюминиевой рамки | 12,5 кг | да, от 17 000 ₸/м² за гладкий «Модерн», фрезеровка дороже |
| Зеркало 4 мм | 4 мм плюс уплотнитель до толщины паза | ~10 кг | да, в шкафах-купе с зеркалом |
| Лакобель, пескоструй, фотопечать, гнутое стекло | 4–6 мм | 10–15 кг | нет, это у стекольщиков |
| Жалюзийная створка из массива | своя рама | зависит от породы | нет |
Ходовые толщины ЛДСП в Астане 8, 16, 18 и 25 мм. Ровно 10 мм в нужном декоре есть не у каждого поставщика, и это проверяют до покупки системы: под 8 мм добавляют уплотнитель, под 16 мм нужен профиль с пазом 16.
Вставки не кромят. Все четыре торца уходят в профиль, кромка там не видна, так что на купе экономятся те самые 200 ₸ за погонный метр. Зато важно направление рисунка: у направленных декоров (дуб, сонома, орех) вставки соседних полотен режут в одну сторону, иначе на закрытом шкафу рисунок разъезжается по стыкам.
Готовый список вставок с размерами и количеством загружается в калькулятор раскроя, он раскладывает детали по листам и считает сумму. Режем с точностью ±0,1 мм. Распил от 2 000 ₸ за лист 2750×1830, минимальный заказ 6 000 ₸.
Двери купе из МДФ с фрезеровкой: как считать полотно
МДФ 16 мм в стандартный паз 10 мм не заходит, и это первое, что упирается в выбор системы. Дорог два. Первый: профиль со своим пазом 16 — тогда МДФ работает как обычная вставка, размер считаете по формулам выше, вычеты те же 22–26 и 25–35 мм. Второй: полотно без алюминиевой рамки, когда ролики и кронштейны крепятся к самому фасаду. Тут вставки нет вовсе, считается полотно целиком по формуле ширины, а перехлёст задаёт не профиль-ручка, а сама система — цифру спросите у продавца до заказа фасадов, вычесть её потом будет не из чего.
Фрезеровка на купе смотрит одинаково на всех полотнах. У «Рефлёнки» и «Волны» борозды бывают вертикальными и горизонтальными, направление выбирается один раз на весь шкаф: развернёте одно полотно, и на закрытом фронте рисунок не сойдётся по стыкам. То же касается рамочных рисунков вроде «Выборки» — рамка у соседних полотен должна стоять на одной высоте, а значит полотна берут одной ширины и высоты.
Цена МДФ идёт за квадратный метр фасада, а не за лист: гладкий «Модерн» от 17 000 ₸/м², рисунок дороже, цифру по своей фрезеровке и плёнке даёт калькулятор фасадов. Тарифицируем от 0,05 м², но на купе этот минимум не срабатывает никогда: полотно 816 × 2357 мм — это 1,9 м². Размеры калькулятор считает до 3000 мм по каждой стороне, так что полотно в полную высоту проёма в него укладывается.
Вес смотрите заранее. То же полотно 816 × 2357 мм из МДФ 16 мм весит около 24 кг против 13 кг у вставки ЛДСП 10 мм, а ролики ходовых систем держат примерно 40 кг. Запас на рамку и зеркальную накладку остаётся небольшой. Плёнка ПВХ — единственное наше покрытие для МДФ: крашеных и эмалевых фасадов мы не делаем.
Схема проёма 2400 мм: три полотна по 816 мм, перехлёст 23 мм по расчёту и 24 мм после округления полотна до 816
Двери купе своими руками: чертежи и фурнитура
Чертёж, по которому цех и продавец системы поймут одно и то же, содержит шесть блоков.
- Проём: ширина и высота по наименьшему из трёх измерений, плюс отметка, встают полотна внутрь проёма или перед корпусом.
- Число полотен, ширина каждого и перехлёст цифрой.
- Система: производитель, серия, число полозьев верхней направляющей, толщина паза.
- Состав каждого полотна: где ЛДСП, где зеркало, где разделительный профиль и на какой высоте стык.
- Размеры вставок отдельной таблицей, с декором и направлением рисунка.
- Препятствия: плинтус, труба, наличник, розетка, неровная стена.

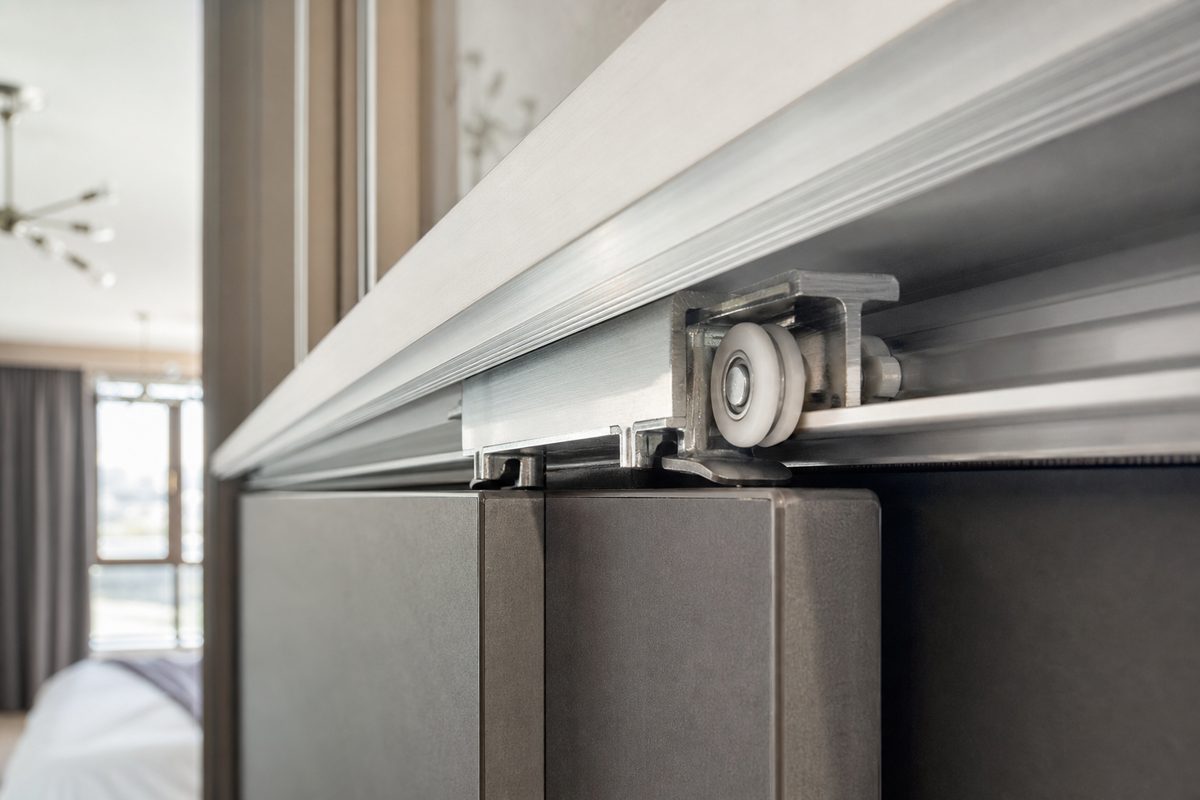

Комплектующие на одно полотно: два вертикальных профиля-ручки по высоте полотна, верхний и нижний горизонтальные профили по ширине вставки, два нижних опорных ролика и два верхних направляющих, шлегель на оба вертикальных профиля, саморезы для стяжки рамки. На весь шкаф добавляются верхняя и нижняя направляющие по ширине проёма, стопоры по одному-двум на полотно и, если хотите, доводчики. Шлегель берите с запасом: на три полотна высотой 2400 мм уходит 14,4 м.
Регулируют двери снизу. У нижнего ролика есть винт под шестигранник, он поднимает край полотна на 5–8 мм, доступ через отверстие в нижнем торце вертикального профиля. Сначала выставляют дальнее полотно по зазору с боковиной, потом остальные по шву с ним, стопоры ставят последними. Порядок сборки корпуса и навески дверей разобран отдельно: как собрать шкаф-купе.
Частые ошибки в расчёте дверей купе
- Проём поделили на число дверей без перехлёста. В стыке щель, через неё видно полки.
- Померили в одной точке. Ниша сужается кверху на 5–10 мм, полотно клинит на середине хода.
- Высоту полотна взяли по проёму и не вычли направляющие. Дверь не встаёт вообще.
- Заказали вставки 16 мм в профиль с пазом 10 мм.
- Не посчитали глубину. Двери с направляющими забирают около 100 мм, при корпусе 600 мм полки внутри остаются 500 мм.
- Внутренние секции нарисовали без оглядки на полозья. Три полотна в двух полозьях, и к центральной секции не подойти.
Что делаем мы, а что покупаете отдельно
Вставки ЛДСП и МДФ режем в размер: распил от 2 000 ₸ за лист 2750×1830, минимальный заказ 6 000 ₸, кромка ПВХ 1 мм 200 ₸ за погонный метр (вставкам она обычно не нужна), присадка 35 ₸ за отверстие. Фасады МДФ в плёнке ПВХ от 17 000 ₸/м² за гладкий «Модерн», фрезеровка считается дороже. Проектирование платное и отдельное, 10 000 ₸ за погонный метр. Гарантия 24 месяца. Замер делаете вы, замерщика мы не отправляем; присланные размеры сверяем со списком деталей перед запуском в цех. По Казахстану отправляем сборным грузом, доставка от 12 000 ₸, по Астане срок согласуем при заказе.
Дальше зависит от того, кто собирает шкаф. Готовый шкаф-купе 2 м × 2,4 м считаем от 240 000 ₸: в этом варианте систему подбираем, закупаем у поставщика и ставим мы, профиль и ролики уже внутри цены. Собираете сами — от нас идут только вставки, кромка и присадка, а профиль, ролики, шлегель, стопоры и доводчики берёте у поставщиков систем купе.
Лакобель, пескоструй, фотопечать и гнутые радиусные полотна заказывают у стекольщиков, жалюзийные створки из массива у деревообработчиков. Крашеных фасадов и МДФ под покраску у нас нет, фасады только ЛДСП и МДФ в плёнке ПВХ.
Тем, кто собирает купе на поток, считаем вставки партиями по партнёрской программе.
Пришлите в WhatsApp +7 708 904 33 44 размеры проёма, название системы профиля и состав полотен. Сверю вычеты по вашей системе и скажу, сходится ли размер; полный расчёт изделия — проектирование 10 000 ₸ за погонный метр. Цех на шоссе Алаш, 26/2, работаем с 10:00 до 18:00.
