Ящик открывается с рычанием, на середине хода его клинит, а за лопаткой у дальнего края приходится лезть рукой по локоть. Почти всегда дело в направляющих для ящиков: их взяли не те или поставили криво. Выбор тут короткий. Роликовые берут, когда нужно дёшево и сердито. Шариковые стали стандартом, у них полное выдвижение. Скрытые ставят, когда хочется красиво и тихо.
Направляющие для ящиков: три типа
Роликовые направляющие состоят из двух Г-образных планок с пластиковыми колёсиками. Ящик катается на роликах, выдвигается примерно на три четверти и на ходу заметно гремит. Плюс у них один: цена. Минусов больше. Нагрузка до ~15 кг, ролики со временем стачиваются, доводчика не бывает. А последний участок ящик проходит «под горку» и сам захлопывается с лязгом.

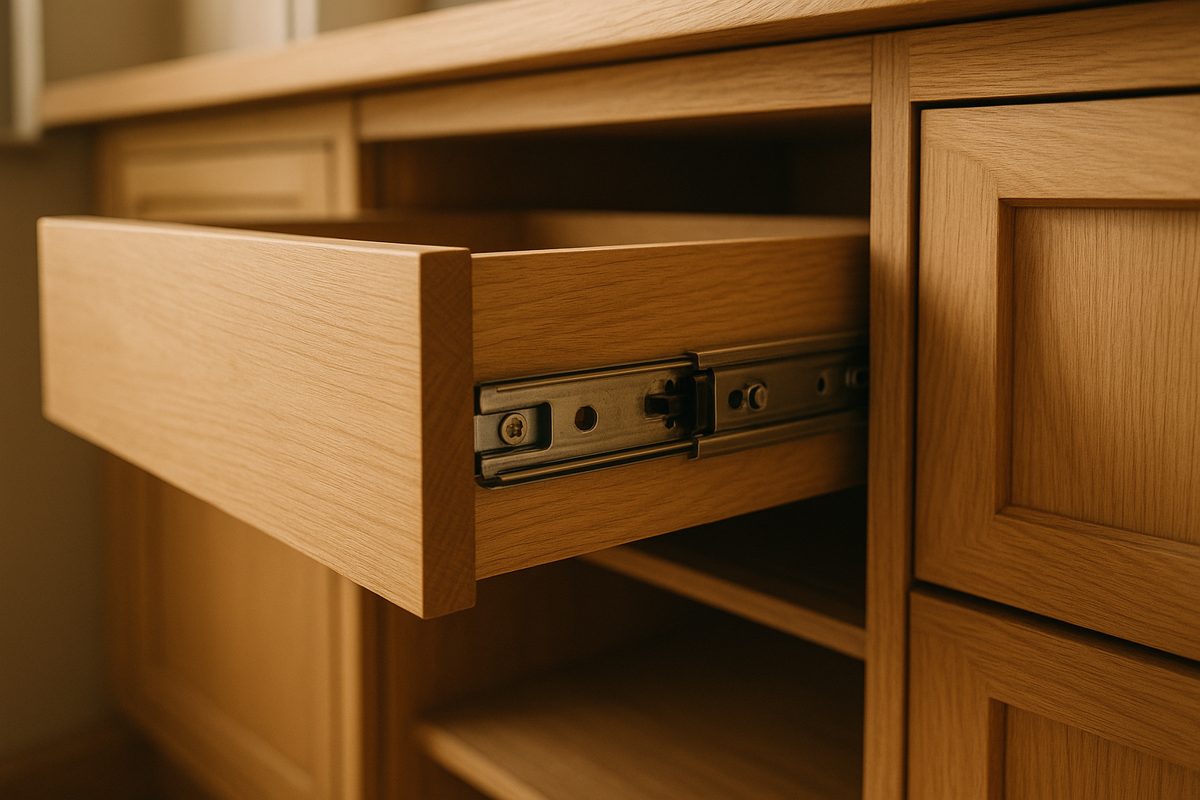

Шариковые, они же телескопические, собраны из двух стальных обойм, между которыми идут дорожки с шариками, как в подшипнике. Ход плавный. Выдвижение чаще всего полное, то есть ящик выезжает целиком. В зависимости от серии держат 25–45 кг, бывают с доводчиком и даже с открыванием от нажатия push-to-open. Это стандарт современной мебели, поэтому дальше в статье считаем именно под них.
Направляющие скрытого монтажа крепятся под дном ящика, снаружи их не видно вовсе. Ход у них самый тихий, доводчик обычно встроен, нагрузка до 40–50 кг. Стоят они в разы дороже шариковых и требовательны к точности: и присадки, и сборки самого ящика.
| Критерий | Роликовые | Шариковые | Скрытого монтажа |
|---|---|---|---|
| Выдвижение | ~3/4 | Полное (есть и частичные) | Полное |
| Нагрузка | до 15 кг | 25–45 кг | 40–50 кг |
| Доводчик | нет | есть в серии | почти всегда |
| Шум | гремят | тихо | очень тихо |
| Вычет по ширине | 25 мм (по 12,5) | 26 мм (по 13) | по паспорту модели |
| Цена | минимальная | средняя | высокая |
Главная цифра ящика: минус 26 мм от проёма
Как выбрать: выдвижение, доводчик, нагрузка
Выдвижение бывает полное и частичное. При полном ящик выезжает весь: до задней стенки всё видно и всё можно достать. Частичное дешевле, но дальняя четверть ящика навсегда остаётся тёмной зоной, где живут забытые венчики. На кухню, в комод и в ящики с одеждой берите только полное.
Доводчик работает как встроенный амортизатор. На последних сантиметрах он подхватывает ящик и закрывает его плавно и без звука. На кухне, где ящики хлопают десятки раз в день, доводчик окупается нервами всей семьи. Push-to-open делает обратное, он нужен мебели без ручек: нажал на фронт, и ящик выехал сам. Совместить их в одной паре обычно нельзя, выбирать придётся что-то одно.
Нагрузку производитель указывает на пару направляющих. Прикиньте честно, сколько будет лежать в ящике. С футболками это 5–7 кг, с посудой 15–20, с кастрюлями и банками до 30–40. Под тяжёлые нижние ящики кухни нужна усиленная серия на 40–45 кг: запас по нагрузке заодно становится запасом по годам службы.
По длине направляющие выпускают с шагом 50 мм: 250, 300, 350 … 550 мм. Ставят самую длинную, какая влезает в глубину корпуса. Каждый сэкономленный сантиметр глубины ящика вы потом недосчитаетесь внутри.
Вычеты в деталировке: куда деваются 26 мм
Если пилите детали сами, это самая важная часть. Ящик всегда уже проёма, потому что между его боковинами и боковинами корпуса должны встать сами направляющие.
Для шариковых направляющих стандарт такой: 26 мм по ширине, по 13 мм на каждую сторону.
Формула: ширина ящика (по внешним габаритам) = внутренняя ширина корпуса − 26 мм.
Пример. Корпус 496 мм, боковины по 16 мм, значит внутренняя ширина секции 464 мм (это тот самый вычет 32 мм). Ящик собираем шириной 464 − 26 = 438 мм. Дно и фронт считаются уже от этой цифры. Полный алгоритм с примерами есть в статье как рассчитать мебель на распил.
Две оговорки:
- 26 мм относятся именно к шариковым. У роликовых зазор 25 мм (по 12,5), у скрытого монтажа свои цифры из паспорта, там же указаны и вычеты по высоте дна.
- Ошибка на 2–3 мм по ширине уже фатальна. Ящик либо не влезет, либо будет болтаться и выскакивать из направляющих. Здесь точность распила ±0,1 мм нужна самой фурнитуре, без неё она нормально работать не будет. Наш распил ЛДСП держит именно такой допуск.
Если считать вычеты по всем ящикам, секциям и фасадам уже расхотелось, это нормально. Пришлите размеры и эскиз или фото будущей мебели в WhatsApp +7 708 904 33 44. Конструктор RoomSet сделает проект и деталировку, где все зазоры под направляющие уже учтены (проектирование платное, 10 000 ₸ за погонный метр).
Типовые ошибки установки
- Планки стоят на разной высоте. Корпусные части направляющих на обеих боковинах должны быть строго на одном уровне. Размечайте от дна корпуса рулеткой в двух точках или шаблоном-кондуктором. При перекосе в 2 мм ящик уже идёт винтом.
- Планки не параллельны фронту. Если задний конец «уплыл» вверх или вниз, ящик клинит на последней трети хода. Проверяйте угольником от переднего торца боковины.
- Ящик не в размер. Если собрать ящик на миллиметр шире, направляющие зажаты и ход тугой. Уже — ящик болтается. Исправить это можно только пересборкой, так что семь раз отмерьте ещё на этапе деталировки.
- Саморезы не в тех отверстиях. На планках есть овальные отверстия для регулировки и круглые для фиксации. Сначала наживляют через овальные, проверяют ход и только потом фиксируют через круглые. Закрутили сразу намертво, значит, подстроить уже не выйдет.
- Экономия на нижних ящиках кухни. Самым нагруженным ящикам достаются самые дешёвые роликовые направляющие, и через год ящики едут как трамвай в горку. Как раз здесь нужна усиленная серия.
Отверстия под направляющие тоже входят в присадку на ЧПУ. Станок размечает и сверлит посадочные места на обеих боковинах зеркально и на одной высоте, так что перекосу просто неоткуда взяться.
Какие направляющие поставить
Я бы ставил шариковые направляющие полного выдвижения с доводчиком, самой большой длины, какая влезает по глубине корпуса, и с запасом по нагрузке. По ширине ящик считайте с вычетом 26 мм. Детали ящиков вместе со всем корпусом можно посчитать в калькуляторе раскроя: он сразу покажет карту раскроя, количество листов и смету. Распил у нас стоит от 2 000 ₸ за лист, кромку ПВХ ставим на все торцы, срок готовности от одного дня. Вам останется прикрутить направляющие по ровным заводским отверстиям.
