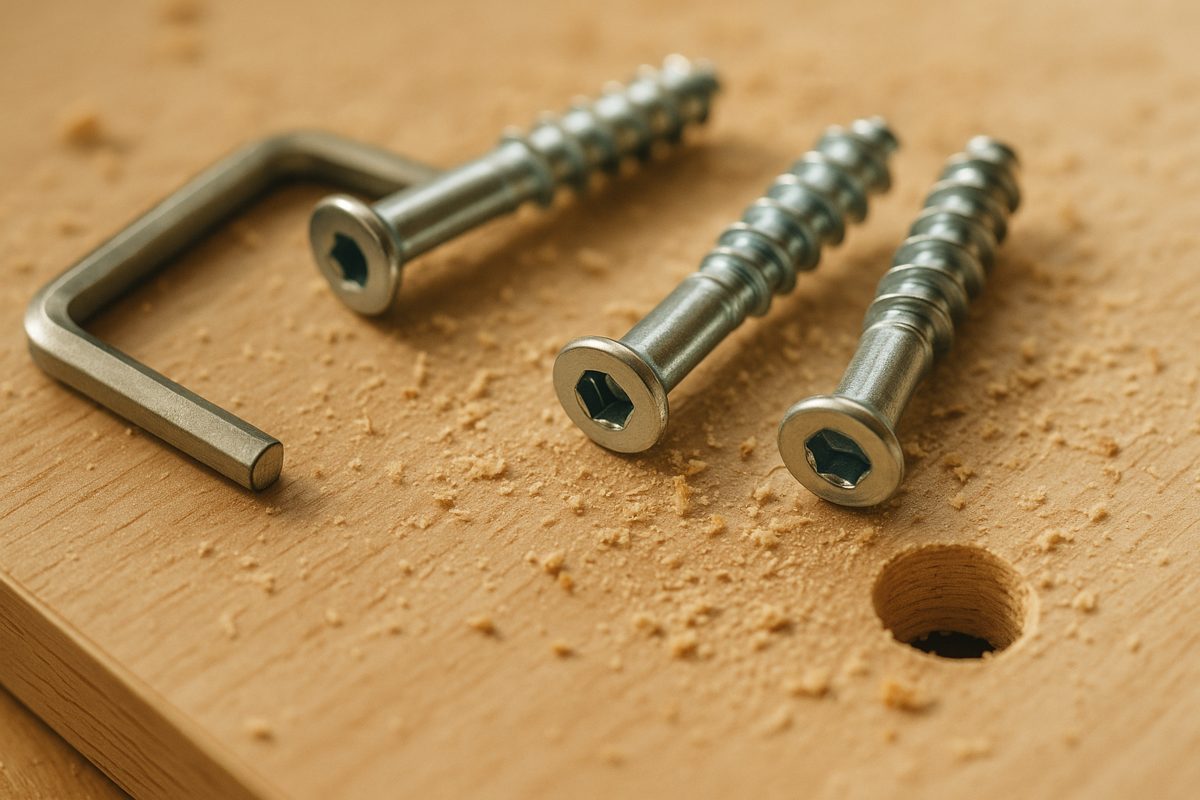

В пакете с крепежом от нового шкафа их десятки: толстые шурупы с тупым концом и шляпкой под шестигранник. Это конфирматы, главный крепёж корпусной мебели, и работать с ними проще, чем кажется. Для плиты 16 мм берут 7×50, сверлить под него лучше специальным конфирматным сверлом, а закручивать на малых оборотах.
Что такое конфирмат и почему он везде
Официально конфирмат называют евровинтом, или одноэлементной стяжкой. Это шуруп с крупной редкой резьбой, рассчитанной специально на ЛДСП. Обычный саморез в древесно-стружечной плите держится плохо: резьба у него мелкая, и стружка вокруг крошится. Конфирмат нарезает в плите широкие витки и цепляется за неё всем телом.
Он проходит насквозь через одну деталь, например боковину, и вкручивается в торец другой, скажем полки. Одно движение, и две детали стянуты намертво. Ни клея, ни уголков. Поэтому 90% корпусной мебели (шкафы, тумбы, комоды) собрано именно на нём.
Шляпка у конфирмата плоская, с шестигранным гнездом HEX 4. Крестовая отвёртка тут не подойдёт, нужен шестигранник.
Разрез соединения: конфирмат через боковину в торец полки
Конфирмат: размеры и какой выбрать
Размер пишут двумя числами: диаметр резьбы × длина. Для мебели из ЛДСП 16 мм стандартом считается 7×50 мм. Цифры не случайные. Резьба 7 мм уверенно держится в торце 16-миллиметровой плиты, и по бокам остаётся примерно по 4,5 мм тела плиты. Этого хватает, чтобы торец не разорвало.
| Размер | Куда ставить | Комментарий |
|---|---|---|
| 5×40 | Тонкие детали, ящики из плиты 10–12 мм | Держит слабее, зато торец не рвёт |
| 6,4×40 | Компактные корпуса, малые нагрузки | Промежуточный вариант |
| 7×50 | ЛДСП 16 мм, стандарт | 90% всей корпусной мебели |
| 7×60 | Плита 18 мм и толще | Запас длины под толстый корпус |
| 7×70 | Сдвоенные детали, усиленные узлы | Редкий, под спецзадачи |
Если сомневаетесь, берите 7×50: с ним не ошибётесь. Толщина плиты влияет и на расчёт деталей, отсюда знаменитый вычет минус 32 мм, по 16 на каждую сторону. Подробно мы писали об этом в статье про деталировку шкафа.
Конфирматное сверло: одно отверстие вместо двух
Под конфирмат нужно отверстие хитрой формы. В торце детали оно узкое, 4,5–5 мм под резьбу. В плоскости сквозной детали широкое, 7–8 мм под гладкое тело. И ещё фаска, чтобы шляпка села заподлицо.
Можно сверлить двумя свёрлами по очереди, но удобнее конфирматным сверлом. Оно ступенчатое, «три в одном»: тонкий носик, широкая ступень и зенковка для фаски. Детали ставят под прямым углом, сверлят насквозь одним проходом, и отверстие готово целиком. Я бы на нём не экономил. Стоит копейки, а нервов бережёт километры.
При сверловке держите в голове три правила.
- Сверло идёт строго перпендикулярно торцу. Уведёте его, и конфирмат выйдет из плиты боком. Угольник и разметка обязательны.
- От края детали размечайте минимум 50 мм. Ближе к углу торец может треснуть при затяжке.
- От кромки плоскости до центра отверстия 8 мм, ровно половина толщины плиты 16 мм. Так конфирмат попадёт в середину торца.
Как крепить: пошагово
- Разметьте центры отверстий на сквозной детали, 8 мм от края. Обычно на полку шириной до 500 мм ставят два конфирмата, на широкую три.
- Прижмите детали под прямым углом струбциной или попросите помощника подержать.
- Просверлите конфирматным сверлом насквозь в торец на полную глубину.
- Вставьте конфирмат и закрутите шуруповёртом с битой HEX 4 на малых оборотах.
- Последние пол-оборота дотяните вручную шестигранным ключом. Резьбу в ЛДСП чаще всего губит шуруповёрт на полной скорости: перетянули на секунду, и конфирмат крутится в раздолбанном отверстии.
Если резьбу всё же сорвали, не паникуйте. Вклейте в отверстие деревянный шкант или пару спичек на ПВА, дайте высохнуть и закрутите заново.
Шляпку на видимой стороне закрывают пластиковой заглушкой в цвет плиты, она вщёлкивается прямо в шестигранное гнездо. Бывают ещё самоклеящиеся заглушки-кружочки. Они плоские и меньше бросаются в глаза.
Всей этой разметки и сверловки можно избежать: при присадке на ЧПУ все отверстия под конфирматы сверлит станок с точностью ±0,1 мм, и сборка превращается в конструктор. Вставил, закрутил, готово.
Конфирмат, шкант или эксцентрик
Две детали из ЛДСП соединяют тремя основными способами, и у каждого своя работа.
| Критерий | Конфирмат | Шкант | Эксцентрик |
|---|---|---|---|
| Что это | Шуруп-стяжка | Деревянный цилиндр на клею | Скрытая стяжка «минификс» |
| Прочность стяжки | Высокая | Сам не стягивает, только позиционирует | Средняя |
| Виден снаружи? | Да (шляпка + заглушка) | Нет | Нет |
| Разборка | 1–2 раза | Неразборный (на клею) | Многократная |
| Точность сверловки | Средняя | Высокая | Высокая, в трёх плоскостях |
На практике их сочетают. Шканты ставят рядом с конфирматами, чтобы они держали геометрию и не давали полке провернуться, пока конфирмат стягивает. Эксцентрики берут туда, где шляпка испортит вид, то есть на наружные боковины и открытые стеллажи. Как это выглядит в реальной сборке, смотрите в разборе сборки шкафа-купе.
Если проектируете мебель сами и уже чувствуете, что расстановка крепежа и вычеты тянут на отдельную науку, есть путь короче. Пришлите размеры ниши и эскиз или фото в WhatsApp +7 708 904 33 44. Конструктор RoomSet сделает проект и полную деталировку со всеми отверстиями под крепёж.
Частые ошибки
- Сверлят обычным сверлом 7 мм насквозь и в торец. Резьбе не за что цепляться, и соединение болтается.
- Закручивают крестовой битой PZ. Она проворачивается и слизывает грани, здесь нужна только HEX 4.
- Ставят конфирмат ближе 50 мм к краю. Торец трескается, деталь идёт на выброс.
- Тянут до упора шуруповёртом. Сорванная резьба в ЛДСП почти не восстанавливается.
- Собирают и разбирают по пять раз. Конфирмат рассчитан на «закрутил и забыл», для мебели-трансформера нужны эксцентрики.
