Фасад висит криво, при закрывании цепляет соседний, а хлопает так, что вздрагивает кот. Знакомо? Спокойно: в 9 случаях из 10 менять ничего не нужно — мебельные петли регулируются тремя винтами, и через десять минут дверца встанет как из салона. А если вы собираете шкаф с нуля, разберёмся и с выбором: какие виды мебельных петель бывают, что такое чашка Ø35, зачем нужен доводчик и сколько петель вешать на фасад, чтобы он не провис через год.
Как устроена мебельная петля
Современная мебельная петля (её ещё зовут чашечной или четырёхшарнирной) состоит из трёх частей:
- чашка — круглый стакан, который утапливается в глухое отверстие на фасаде;
- плечо с шарнирами — рычаг, который открывает фасад по сложной траектории, чтобы тот не цеплял соседей;
- монтажная планка — площадка, прикрученная к боковине корпуса; плечо на неё защёлкивается.
Разъёмность — приятный бонус: фасад снимается с корпуса нажатием на защёлку, без отвёртки. Удобно при перевозке и мытье.
Какой винт за что отвечает при регулировке
Мебельные петли: виды и где какая нужна
Вид петли выбирают по одному вопросу: как фасад стоит относительно боковины?
| Вид петли | Положение фасада | Где встречается |
|---|---|---|
| Накладная | Фасад полностью закрывает торец боковины | Обычные шкафы и кухни — 80% случаев |
| Полунакладная | Два фасада делят одну боковину пополам | Средняя секция трёхдверного шкафа |
| Вкладная | Фасад утоплен внутрь корпуса, торцы видны | Мебель «в рамке», ретро-стиль |
| Угловая (30°, 45°) | Фасад под углом к боковине | Скошенные и торцевые кухонные шкафы |
| Большого угла (165–180°) | Фасад открывается почти в плоскость | Угловые шкафы-«карусели», гладильные ниши |
Отдельная строка — петля с доводчиком: внутри плеча спрятан газовый или пружинный амортизатор, который подхватывает фасад на последних сантиметрах и закрывает его плавно. Хлопков нет, посуда в шкафу не звенит, дети не прищемляют пальцы. Посадочные размеры те же, так что заменить обычные петли на доводчиковые можно в любой момент — отверстия подходят.
Для тяжёлых фасадов МДФ (например, фасадов в плёнке ПВХ) доводчик особенно уместен: масса у них заметно больше, чем у ЛДСП той же площади, и хлопают они солиднее.
Чашка Ø35 и присадка: где сверлить
Под чашку петли в фасаде сверлится глухое отверстие диаметром 35 мм и глубиной ~12 мм. Ключевое слово — глухое: насквозь нельзя, у фасада 16–18 мм толщины остаётся всего 4–6 мм «дна».
Сверлят сверлом Форстнера — оно даёт ровное отверстие с плоским дном. Центр отверстия — на 21–22,5 мм от края фасада (точная цифра есть в паспорте петли). Сместите центр — фасад будет тереть о корпус или не закроется.
Дома это самая рискованная операция: одно дрогнувшее сверло — и фасад испорчен. Поэтому присадку под петли — то есть сверловку всех посадочных отверстий — разумно заказывать вместе с распилом: на присадке ЧПУ станок сверлит чашки и отверстия под планки с точностью ±0,1 мм, и все петли встают идеально соосно. Чем это выгоднее ручной сверловки, мы считали в отдельной статье про присадку на ЧПУ.
Сколько петель на фасад
Правило простое: чем выше и тяжелее фасад, тем больше петель.
| Высота фасада | Петель | Примечание |
|---|---|---|
| до 900 мм | 2 | Стандартные кухонные фасады |
| 900–1600 мм | 3 | Пеналы, шкафы-колонки |
| 1600–2000 мм | 4 | Распашные шкафы в рост |
| выше 2000 мм | 5 | Плюс поправка на вес |
Вес тоже считается: тяжёлый фасад (толстый МДФ, зеркало на плите) при той же высоте требует петли «на ступень больше». Лишняя петля стоит как чашка кофе, а провисший фасад — как испорченное настроение на каждый завтрак.
Расставляют петли так: крайние — в 80–120 мм от верха и низа, остальные — равномерно между ними, но не там, где внутри корпуса стоит полка (чашка упрётся в неё).
Если на этом месте вы поняли, что фасады, петли и полки хочется рассчитать без самодеятельности — пришлите размеры и эскиз или фото в WhatsApp +7 708 904 33 44: конструктор RoomSet сделает проект и деталировку, где каждая чашка уже стоит на своём месте.

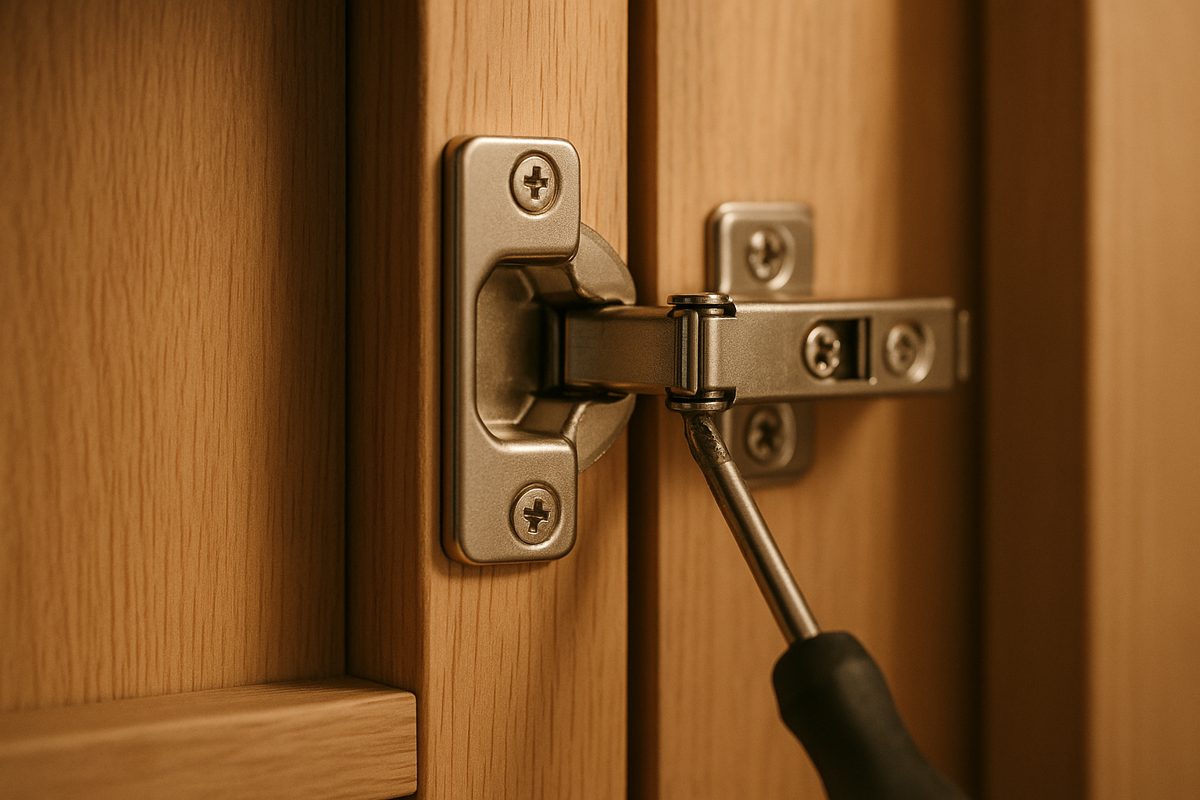

Регулировка петель тремя винтами
Теперь главное колдовство. На плече каждой петли — два винта, на монтажной планке — ещё крепёжные. Каждый отвечает за свою ось:
- Вправо-влево (передний винт на плече). Двигает фасад по горизонтали до ±2 мм. Им выравнивают вертикальные зазоры между соседними фасадами.
- Ближе-дальше (задний винт на плече). Прижимает фасад к корпусу или отодвигает. Если дверца закрывается неплотно или, наоборот, трёт — это сюда.
- Вверх-вниз (винты монтажной планки). Ослабляете винты, сдвигаете планку с фасадом по вертикали, затягиваете. У многих планок есть отдельный эксцентрик по высоте.
Порядок работы: сначала выставьте фасад по высоте (ось 3), потом выровняйте зазоры по вертикали (ось 1), в конце отрегулируйте прижим (ось 2). Крутите по пол-оборота и закрывайте дверцу после каждого движения — регулировка любит терпеливых. Все петли одного фасада должны быть отрегулированы одинаково, иначе они спорят друг с другом и разбалтываются.
Раз в полгода-год стоит подтянуть крепёжные винты планок: фасады, которыми хлопают по сорок раз в день, потихоньку расшатывают саморезы в ЛДСП.
Типичные ошибки
- Сверлить чашку «на глаз» без кондуктора. Смещение центра на 2 мм — и фасад не закрывается.
- Экономить петли на высоком фасаде. Две петли на двухметровой дверце — гарантированное провисание.
- Ставить петлю напротив полки. Чашка и корпус петли занимают место внутри — проверяйте по деталировке заранее (как её составить — в пошаговом разборе деталировки).
- Регулировать одним винтом всё подряд. Каждый винт — своя ось; крутить наугад — значит сбить то, что уже стояло ровно.
Итог
Мебельные петли — та фурнитура, где всё придумано за нас: выбрал вид по положению фасада, добавил доводчик, просверлил чашку Ø35 в правильном месте (а лучше — доверил станку), повесил нужное количество и отрегулировал тремя винтами. Детали корпуса и фасады под ваш проект посчитайте в калькуляторе раскроя — распил от 1 800 ₸ за лист, присадка под петли сразу на станке, готовность от одного дня.
